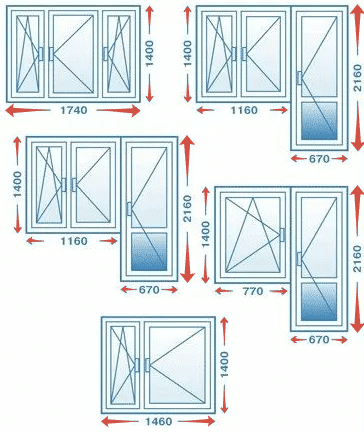

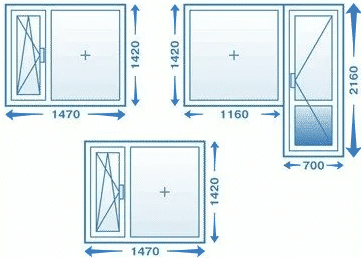

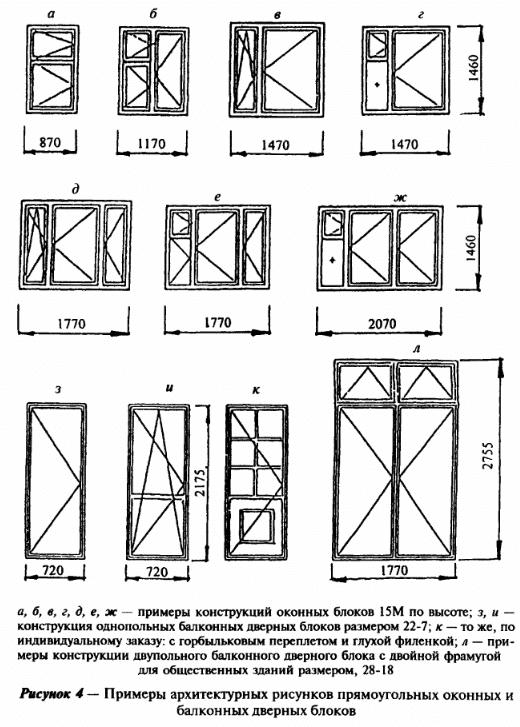

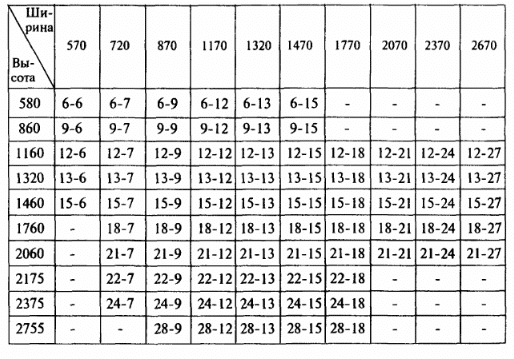

Строительные нормы и правила регулируют размеры окон и дверей в зданиях во время строительства. Но эти стандарты (например, ГОСТ 11214-86) были прописаны в 80-90-х гг. Размеры даны для деревянных дверных и оконных коробок, с учетом рамы, в которую вставляется оконная коробка или на которую навешивается дверная створка. Основным материалом для современных балконных конструкций является профиль ПВХ. Ниже мы приводим основные стандартные размеры (мм) балконных элементов из ПВХ-профилей для типовых жилых зданий:

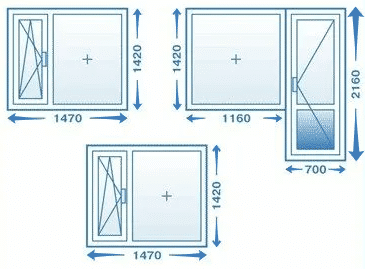

панель "новый макет": окно - 800x1430; дверь - 750x2150.

Стандартный размер балконного блока: новая планировка
Панель "сталинка" с Т-образным балконным блоком: общий размер - 1500x2700; двери - 750x2150.

Т-образный балконный блок

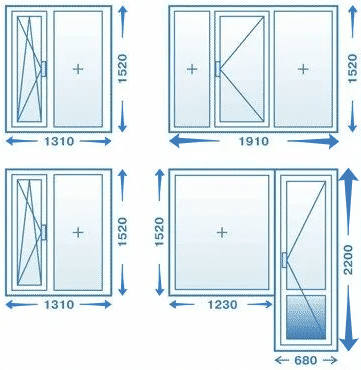

Панель "чешка": блок в спальне - окно 1400х1400 или 1050х1400, дверь 750х2150; блок в зале - окно 1760х1400, дверь 800х2150.

Балконный блок в спальне

Балконный блок в холле.
Кирпич "Хрущев": окно - 1350x1340; дверь - 680x2070.

Балконный блок в доме Хрущева

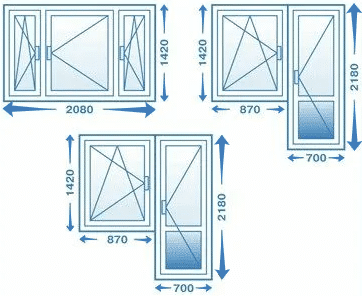

Брежневский панельный блок: окно - 1300 х 1400; дверь - 750 х 2150.

Окно с двойным стеклом

Балконный блок

При любом отклонении от стандартных размеров изготовление металлопластиковых конструкций не является проблемой для производителей - им нужны только точные размеры будущего изделия.

При заказе балконных дверей или всего балконного блока все замеры должны производиться подрядчиком. Рекомендуется дважды проверить измерения для обеспечения их точности, поскольку даже при снятии показаний можно допустить ошибку.

Если сборная конструкция окон и дверей будет заказываться в профильной компании, постарайтесь не настаивать на изготовлении изделий строго по их "чистым" размерам. В 95% случаев заказчику бесплатно предоставляется профессиональный инженер-замерщик. Вызывая специалиста из компании, которая будет производить и устанавливать оконные и дверные блоки, заказчик не несет ответственности за несоответствие изготовленных изделий и существующих проемов. В этом случае подрядчик несет ответственность за изготовление правильной версии или увеличение проема, если это необходимо. Если по размерам заказчика будет изготовлен не тот продукт, который требуется, будьте готовы к дополнительным расходам.

Последствия ошибок замерщика

Если неправильно подобранный размер изделия меньше, чем тот, который подходит для правильной посадки, образуются большие зазоры. Эти зазоры между рамой и проемом придется заполнить пеной, а толщину облицовки впоследствии придется увеличить. В случае увеличенного изготовления потребуется увеличить проем для получения зазоров, необходимых для правильной установки.

В обоих случаях "проблемное" окно, дверь или вся сборная конструкция могут напомнить о себе позже деформацией, промерзанием, трещинами на софите и под подоконником. В результате теряется эстетичный внешний вид, нарушаются тепло- и влагоизоляционные свойства изделия, появляется конденсат, сквозняки и плесень.

Перечислив возможные проблемы, становится понятно, почему нужно семь раз отмерить, а затем заказать готовое изделие.

Проведение замеров

как измерить балконный блок

Несмотря на строгую стандартизацию параметров оконных и балконных проемов, даже в пределах одного жилища их размеры будут отличаться из-за плохой геометрии, неправильного пространственного расположения, неровностей, разной толщины стен или используемой теплоизоляции. Возможность правильной установки окна и двери ПВХ в сборе с надлежащими размерами и бесперебойной работы окна и двери в сборе определяется на этапе измерения.

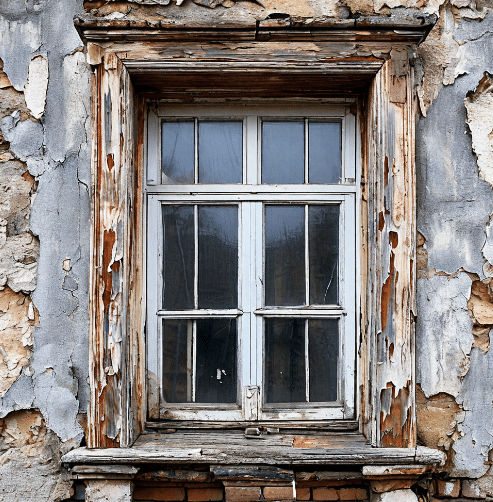

Перед проведением измерений желательно разобрать старый деревянный балконный блок. Она выполняется в следующем порядке:

Снимите подоконник и наружный подоконник.
Рама демонтируется (разбивается) и извлекается из проема.
Весь мусор подметается и убирается.
Молотком и зубилом отшлифуйте пазы для входа подоконника в стену.
Раздвижные створки демонтируются, а из неподвижных створок вынимается стекло.
Вся штукатурка и стяжка прибивается по периметру проема до сплошной стены.

Если линии проема имеют значительные отклонения от горизонтальной и вертикальной оси, не являются идеально перпендикулярными или имеют выраженные неровности, их можно выровнять с помощью точечного раствора. Необходимое уменьшение балконного проема достигается за счет кирпичной кладки.

После демонтажа образуется отверстие, идеально подходящее для точного измерения нового балконного блока. Однако в этом случае отверстие будет оставаться открытым до тех пор, пока не будет установлен новый продукт. Чаще всего замеры производятся еще на месте старого устройства, с учетом толщины штукатурки, стяжки и других нюансов. Поэтому именно профессионал должен определить точные размеры новой установки с учетом всех поправок.

Чтобы самостоятельно измерить балконные и оконные проемы для определения точных размеров изделий из ПВХ, обратитесь к общим рекомендациям специалистов по замерам:

При установке готовой рамы оставьте равномерный монтажный зазор 2-5 см по периметру.
Проведите измерения как внутри, так и снаружи помещения.
Также определите высоту - справа, в центре, слева. Выберите наименьший результат.
Ширина определяется тремя измерениями - верхний, нижний край проема, середина. Учитывается наименьшее значение.
Рамка готового изделия должна быть меньше отверстия. Нельзя допускать, чтобы он упирался или касался стенок отверстия.

Теперь необходимо определить размеры устанавливаемой рамы. Это зависит от типа проема:

Отверстие без "квадранта" - без особых выступов, ровный и равномерный по всей стене. Ширина рамы меньше ширины проема на величину монтажного зазора. Если вертикальные линии проема волнистые или имеют значительный наклон, максимальный зазор составляет 40-50 мм. Высота рамы получается путем вычитания 20 мм (размер верхнего монтажного зазора) и 30 мм (размер несущего профиля) из полученной высоты проема.
Диафрагма с "четвертью". Так называется внешний край проема, защищающий конструкцию от выпадения и обеспечивающий удобную опору для ориентации и фиксации. Это четверть кирпича. Измерения для таких проемов имеют свои нюансы. Размеры будущей оконной рамы должны позволять разместить ее на 20-40 мм за боковыми четвертями и на 15-20 мм за верхним несущим карнизом. Если монтаж будет производиться с использованием подконструкционного профиля, его высота должна быть на 1-2 см выше края нижнего четырехугольного карниза. Несоблюдение этой рекомендации сделает невозможным правильную установку карнизной планки в будущем.

Измерение четверти круга балкона

Важно: не выпуская из рук рулетку, измерьте и определите длину и ширину подоконника и карнизной планки. Подоконник: ширина - глубина оконного проема до рамы плюс необходимый свес; длина - ширина проема с добавлением 50-100 мм со стороны для захода в стену. Подоконник: длина - ширина проема, измеренная снаружи, с добавлением 60-80 мм; ширина - расстояние от рамы до внешнего края проема плюс выступ от внешней стены (при необходимости может достигать 50 мм).

Оформление заказа

Заказ на монтаж окон и дверей для балконного проема размещается в соответствии с замерами, выполненными либо строительным подрядчиком, либо продублированными и проверенными. При этом следует учитывать следующие моменты:

Изготавливаемая дверь имеет горизонтальную перемычку, чтобы остекление в верхней части двери и окна было одинаковой высоты. В стандартной комплектации в нижней части ворот установлена пластиковая сэндвич-панель. Если требуется пакет остекления, это должно быть указано в заявке.
Укажите, какие застекленные участки будут открываться и как - распашные, поворотные или комбинированные варианты. Если опущено, все отверстия будут пустыми.
Для теплых балконов можно предусмотреть и заказать у производителя вентиляционные отверстия в верхней части окна и в нижней части двери.
Укажите, какой базовый профиль использовался для измерения высоты окна.
Производитель должен знать ширину дверей и окон по отдельности.

Полезная информация! Исключение возможности наклона двери на 5-7% снижает цену заказываемой конструкции.
