Как установить раздвижные пластиковые окна своими руками

При ремонте квартиры перед домашним мастером встает вопрос о том, как удобно использовать балкон или лоджию. Установка оконных рам позволяет предотвратить попадание дождя, снега и пыли с улицы, защитить имущество от ветра и частично решить проблему теплоизоляции.

Среди различных балконных систем в настоящее время очень популярно использование раздвижных пластиковых окон. Они устанавливаются специализированными строительными бригадами. Но сделать такую работу своими руками не так уж и сложно.

В этой статье рассказывается о том, как правильно выбрать конструкцию, о принципах ее монтажа для дальнейшей надежной и безопасной эксплуатации.

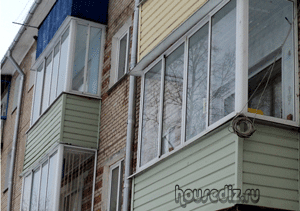

Виды раздвижных окон

Сдвигая створку вдоль линии окна по направляющим, можно сэкономить место на подоконнике, разместить на нем украшения и растения. Нет необходимости снимать их для проветривания помещения.

Одним из материалов, используемых для изготовления раздвижных рам, является

• алюминиевый профиль;
• деревянные рейки;
• металлопластик.

Каждый из них имеет индивидуальные эксплуатационные характеристики.

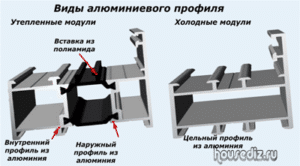

Алюминиевый профиль

Защитный оксидный слой на поверхности металла, усиленный специальной обработкой, придает раме декоративный вид и хорошо защищает от атмосферных воздействий. В результате металлическая конструкция может интенсивно использоваться в течение десятилетий.

Недостатком алюминия является его высокая теплопроводность, из-за которой на морозе образуются тепловые мостики. Для того чтобы уменьшить их влияние, в оконную конструкцию устанавливаются полиамидные вставки. Однако даже без их использования этот профиль пользуется популярностью среди домовладельцев, которые не собираются долго находиться на балконе зимой.

Деревянные рамы

Дерево является популярным строительным материалом на протяжении многих лет и хорошо сохраняет тепло. Однако под воздействием дождя или солнечного света он быстро теряет свою прочность и размеры, подвержен усадке и гниению.

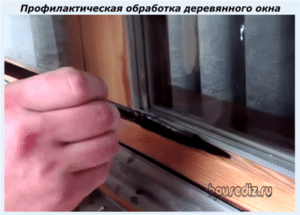

Поэтому деревянные рамы пропитывают специальными средствами и окрашивают стойкими красками. Это позволяет использовать их относительно долго, но требует периодического осмотра и профилактического обслуживания.

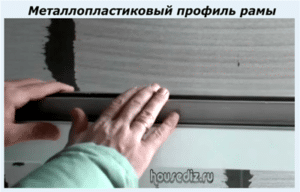

Металлопластиковые модули

Металлический материал - это тип композитного материала, состоящего из нескольких слоев:

• алюминиевых сплавов или низкоуглеродистой стали, чтобы выдержать механические нагрузки конструкции;
• полимерные защитные покрытия.

В результате оконная рама обладает высокой жесткостью, не деформируется, и в то же время хорошо защищена от коррозии, красиво выглядит и обеспечивает тепловую защиту в холодные дни.

Стеклопакет или единичное стекло

Оконные створки могут быть изготовлены из

1. с одним или несколькими стеклопакетами;
2. или одной панели.

В случае раздвижных систем для балконов, как правило, заказывается второй, упрощенный способ монтажа. Это дешевле и разумнее.

Стеклопакет снижает теплопередачу из гостиной даже в сильные морозы, действуя как косвенный теплоизолятор для пластикового окна в квартире. Это свойство лучше предотвращает образование конденсата на стекле и уменьшает запотевание окон в квартире.

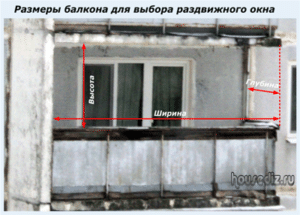

Как замерить габариты рамы окна для балкона

Раздвижные оконные системы изготавливаются на заводе в соответствии с размерами, измеренными мастером на месте их будущей установки.

Чтобы не усложнять монтаж и обеспечить надежность окна, в заявке необходимо указать 3 параметра с точностью до миллиметра:

1. ширина балкона;
2. высота окна;
3. глубина проекции от базовой поверхности.

Кроме того, необходимо определить следующее:

• ширина стены, карнизных планок и подоконника;
• Необходимо учитывать все возможные выступы и прогибы верхней плиты.

Просто используйте измерительную ленту или металлическую рулетку и запишите результаты на бумаге.

Выбор схемы раздвижного окна

Размеры балкона или лоджии могут различаться по форме, размеру и расположению. Строитель дома должен учесть это при проектировании:

• схема скольжения створок по направляющим;
• тип оконной конструкции;
• способ перемещения и фиксации створок.

Способы движения створок

Существует 2 основных варианта конструкции раздвижных окон:

1. горизонтальный;
2. вертикальный.

Первый способ монтажа больше подходит для балкона.

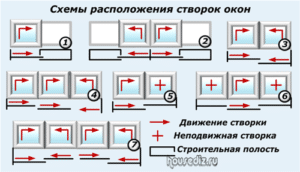

На рисунке показаны семь популярных схем, но в действительности их гораздо больше. Принципы их построения следующие:

• Задвигание створки в карман строительной конструкции (фото 1 и 2);
• Сдвигание одной створки на место другой (рис. 3 и 4);
• Перемещение неподвижного листа (рис. 5 и 6);
• Комбинированный метод.

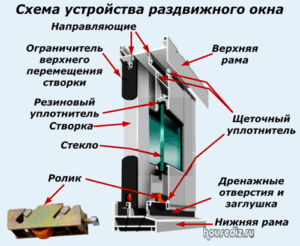

Принцип конструкции раздвижных устройств

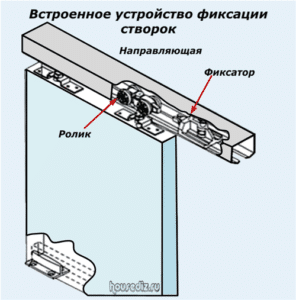

Неподвижная створка скользит на опорах по нижним направляющим, опирающимся на ролики, закрепленные снизу. Сверху рамный профиль с упором удерживает устройство в вертикальном положении. Для герметизации используются резиновые и щеточные уплотнения.

В верхней части окна можно использовать доводчик с роликом и ограничителем.

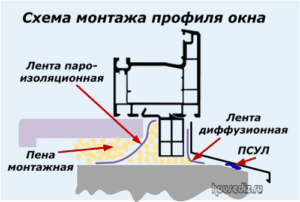

Способ крепления профиля

Принцип расположения основных компонентов показан на рисунке.

Фиксированный профиль рамы устанавливается на настенный кронштейн балкона.

Все щели заполняются монтажной пеной, которая укладывается между слоями диффузионной и пароизоляционной ленты.

Подготовительные работы

Необходимо провести соответствующую подготовку:

• Удаление старой оконной системы, если она использовалась;
• Полная очистка настенного блока от грязи и пыли;
• Устраните все неровности, которые могут помешать установке рамы;
• Подготовьте инструмент.

Последовательность монтажа раздвижного пластикового окна

Установка рамы

Подготовительные работы

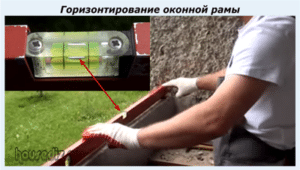

Сначала проверяется уровень балконного проема, и если он неудовлетворительный, в места крепления шпилек вставляются деревянные клинья или металлические пластины.

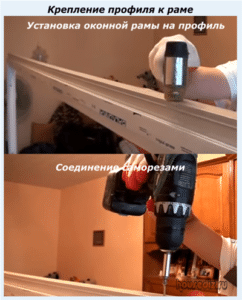

Рама раздвижной системы соединяется с профилем. Для этого внутреннее углубление вставляется в карниз кузова и устанавливается на место легкими ударами резинового молотка, который не должен деформировать металл.

Затем две конструкции соединяются вместе с помощью саморезов. Для этого пригодится отвертка или электродрель.

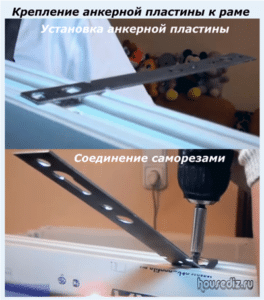

На обратной стороне, которая будет прикреплена к строительному элементу потолка, закрепите анкерные пластины.

Их расстояние от края рамы должно быть менее 200 мм, а расстояние между пластинами должно быть ≤70 см.

Монтаж к проему

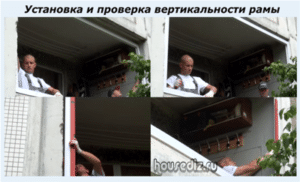

Подготовленную раму поднимают в балконный проем и устанавливают в нем, следя за тем, чтобы с обеих сторон образовалась вертикальная плоскость.

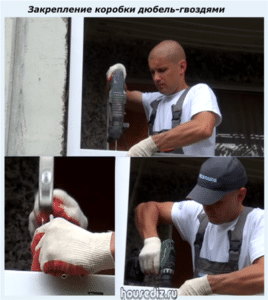

Для горизонтального крепления используются штифты и гвозди. Они размещаются на расстоянии ≤ 20 см от края и на расстоянии до 70 см друг от друга. Отверстия в бетоне выбиваются молотком.

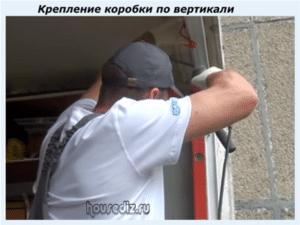

Вертикальная установка выполняется аналогичным образом. Расстояние между стойками и углами одинаковое.

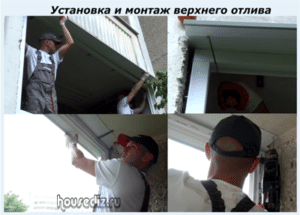

Установка верхнего отлива

Подготовленную конструкцию вставляют со стороны улицы, размещая над рамой на равном расстоянии, чтобы обеспечить надежный дренаж от осадков.

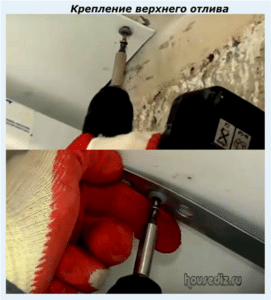

Прикрепите карнизную планку к потолку прищепками с обоих краев листа и в отверстиях всех анкерных пластин.

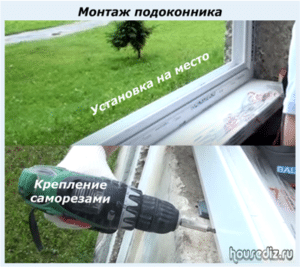

Установка подоконника

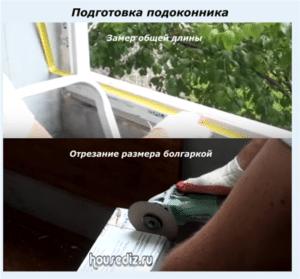

Подготовка

Измерьте окончательные размеры с помощью строительной рулетки и отрежьте необходимые отрезки с помощью шуруповерта или пилы по металлу.

Монтаж

Установите готовый подоконник на свое место и прикрутите его к раме саморезами.

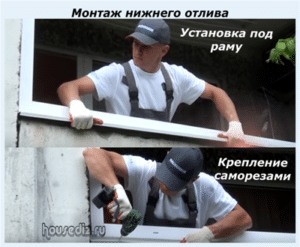

Установка нижнего отлива

После установки карнизная планка подводится под раму снаружи и крепится к ней в нескольких местах посередине и по краям с помощью саморезов.

Завершающие работы

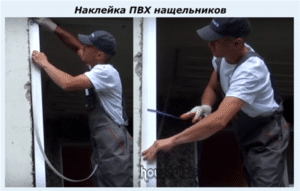

Наклейка ПВХ нащельников

Строительная пена со стороны улицы должна быть защищена от вредного воздействия ультрафиолетовых лучей. Для этого используется ПВХ-лента со специальным клеем.

Он прикладывается внутренней стороной к месту установки. Предварительно необходимо отделить небольшой кусок защитной ленты от ее клейкой части. Верхняя часть ленты укладывается на место, разглаживается рукой и удаляются небольшие участки защитной полосы. Так она вклеивается между рамой и стеной.

Это делается сверху вниз со всех сторон, где прямые солнечные лучи могут попасть на пену. Если вспененный ПВХ не приклеен, то после заполнения щелей все эти участки должны быть оштукатурены с внешней стороны балкона.

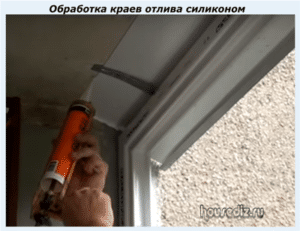

Обработка краев отлива силиконом

Верхние края карнизной планки заделываются изнутри силиконовым клеем, чтобы предотвратить попадание влаги на балкон через верхнюю карнизную планку.

Крепеж элементов на створку

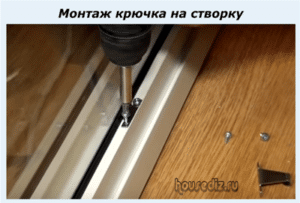

Прикрепите крышку и соединительный профиль к верхней части. Боковые крепежные крючки устанавливаются сбоку. Установите остальные фитинги.

Монтаж створок, финишные работы

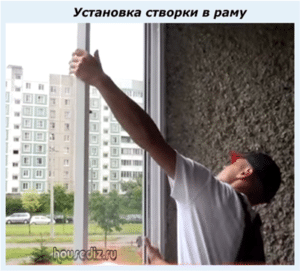

Вставьте подготовленную створку в раму снизу вверх и прижмите к краю.

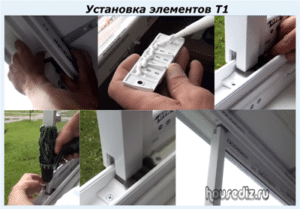

Установите крепежи T1 на стыке створок в верхней и нижней части рамы.

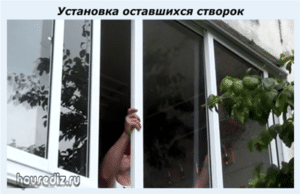

Все створки установлены.

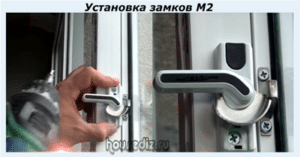

Установите крепежные болты M2 на створки.

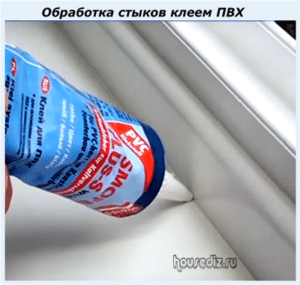

Загерметизируйте стык между рамой и подоконником с помощью белого клея ПВХ.

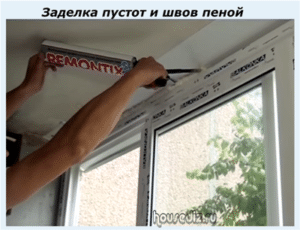

Зазоры между рамой и стеной заделываются пеной по периметру окна.

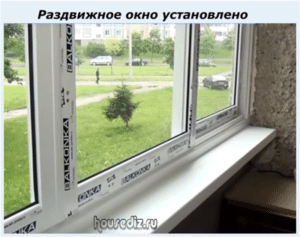

Раздвижное окно установлено. На раме и створках остается защитная пленка. Его необходимо удалить.

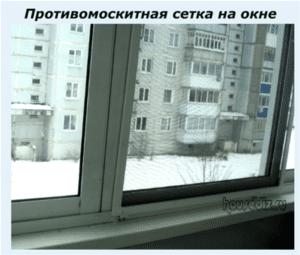

Раздвижные окна ПВХ могут быть оснащены москитной сеткой, которая остается на месте в течение всего срока службы окна. Для этого москитная сетка заказывается в соответствии с размерами открывающейся створки и крепится непосредственно к оконной раме с помощью клипс. Постоянная установка противомоскитных сеток предотвращает проникновение комаров, мух и москитов.
